FFT (03.25)

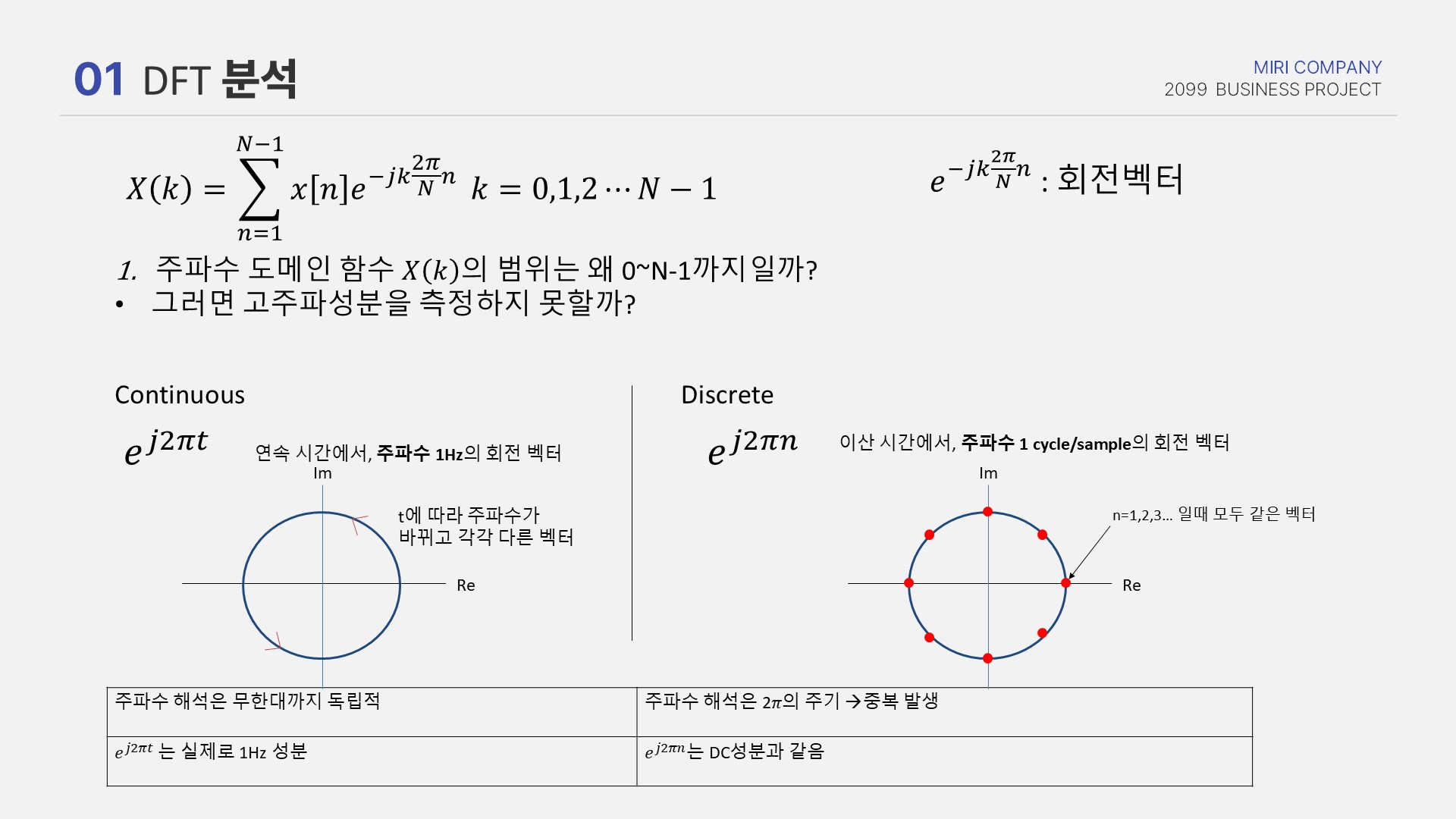

1. DFT 분석

● 연속 vs 이산 시간

• 연속 시간: 주파수 1Hz의 회전 벡터
• 이산 시간: 주파수 1 cycle/sample의 회전 벡터
• 연속 시간에서는 주파수가 t에 따라 바뀌며 각각 다른 벡터
• 이산 시간에서는 n=1,2,3...일 때 모두 같은 벡터가 반복됨

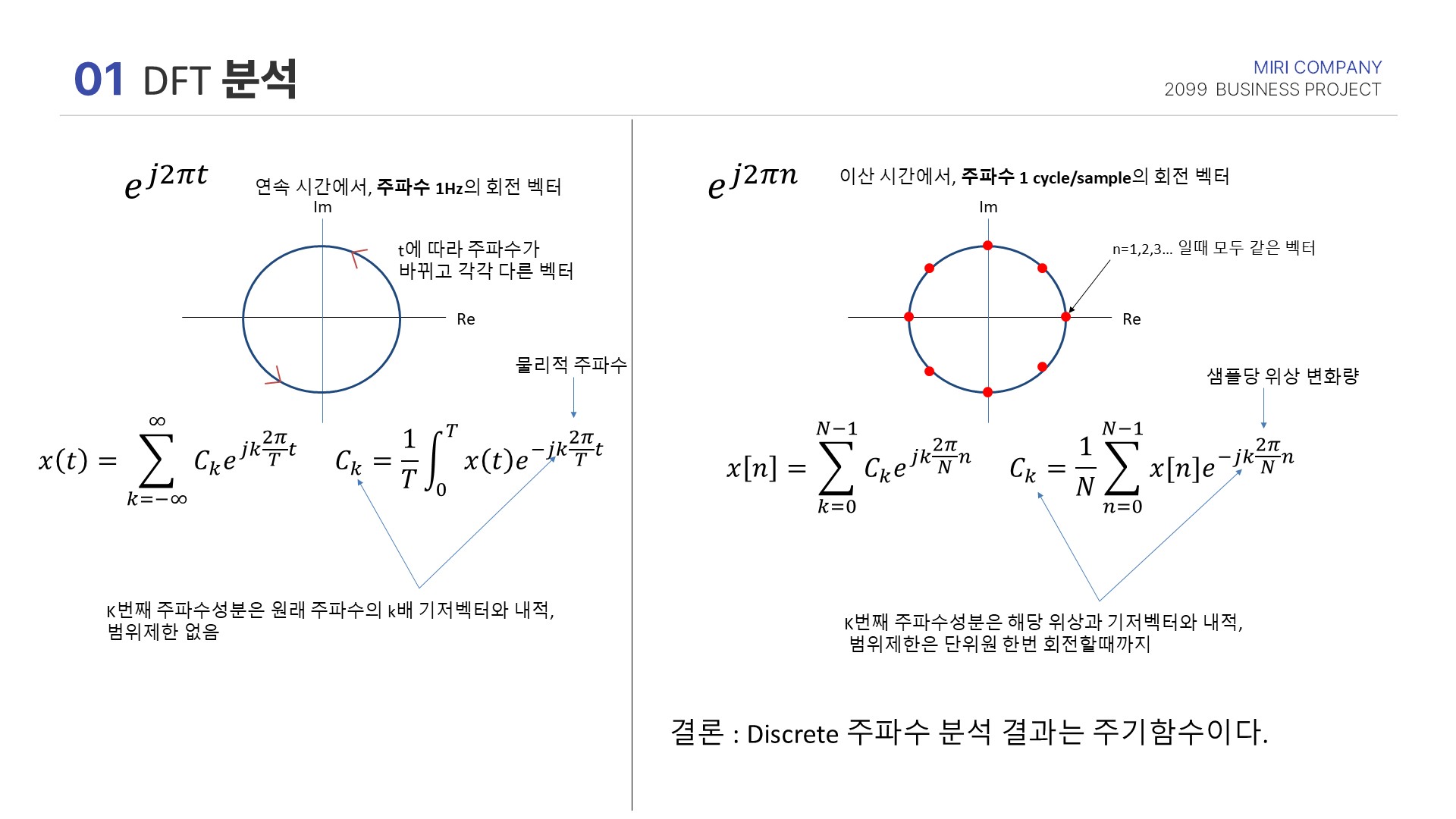

● 주파수 해석의 차이

• 연속 DFT: K번째 주파수 성분은 원래 주파수의 k배인 기저벡터와의 내적 (범위 제한 없음)
• 이산 DFT: 단위원 상에서 1회전 기준으로 범위 제한됨 → 주기함수 형태로 반복
• 결론: 이산 주파수 분석 결과는 주기성을 가지는 특성이 있음

---

2. C 언어 구현 결과

for (i = 0; i < 1024; i++)
    fft_in[i] = (i >= 200 && i < 300) ? 1024 : 0;
fft(fft_in, fft_out);

● 복소수 자료형 정의 및 연산

typedef struct {
    int r, i;  // 실수부, 허수부
} t_complex;

void complex_add(t_complex* dst, t_complex src0, t_complex src1) {
    dst->r = (src0.r + src1.r) >> 1;
    dst->i = (src0.i + src1.i) >> 1;
}

void complex_sub(t_complex* dst, t_complex src0, t_complex src1) {
    dst->r = (src0.r - src1.r) >> 1;
    dst->i = (src0.i - src1.i) >> 1;
}

void complex_mul(t_complex* dst, t_complex src0, t_complex src1) {
    dst->r = (src0.r * src1.r - src0.i * src1.i) >> 9;
    dst->i = (src0.r * src1.i + src0.i * src1.r) >> 9;
}

---

3. SPEC 설정

• 뇌파 신호 분석을 목표로 하므로 Sampling rate는 최대 주파수의 2배 이상으로 설정해야 함
• 뇌파는 보통 3040Hz 내외 → 최소 80100Hz 이상 샘플링 필요

---

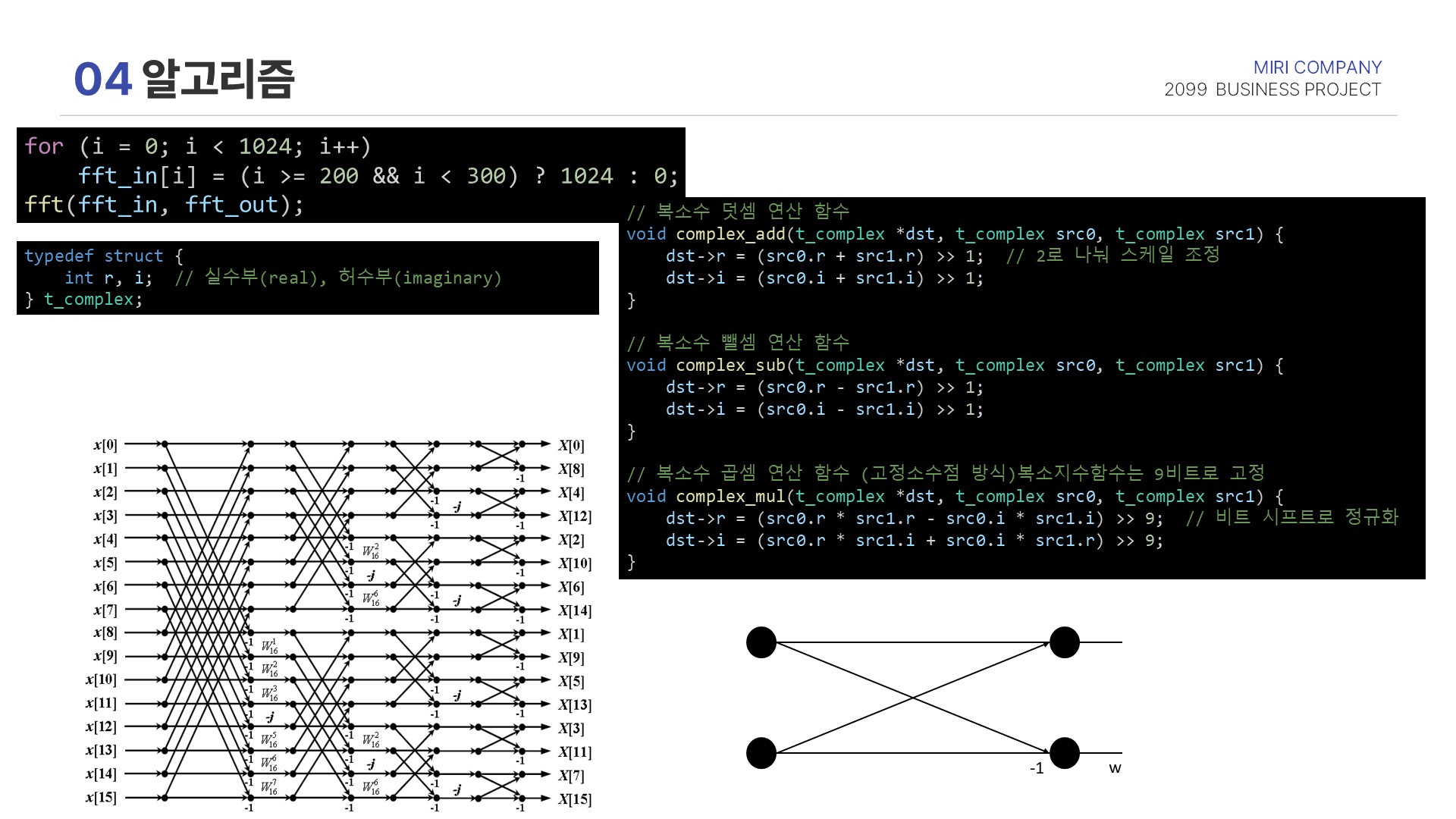

4. FFT 알고리즘

● Cooley-Tukey FFT 핵심 구조

void fft(int in[1024], t_complex out[1024]) {
    // 입력을 복소수로 변환
    for (i = 0; i < 1024; i++) {
        out[i].r = in[i];
        out[i].i = 0;
    }

    for (i = 0, p = 1024; i < 10; i++, p /= 2) {
        for (j = 0; j < 1024 / p; j++) {
            for (k = 0; k < p / 2; k++) {
                t_complex bf0, bf1;
                complex_add(&bf0, out[j*p + k], out[j*p + k + p/2]);
                complex_sub(&bf1, out[j*p + k], out[j*p + k + p/2]);
                twiddle_mul(&bf1, k, p);
                out[j*p + k] = bf0;
                out[j*p + k + p/2] = bf1;
            }
        }
    }
}

---

5. Verilog 구현

● 메모리 연동 로직



always @(posedge clk) begin
    if (cs) begin
        if (we)
            mem_data[addr] <= w_data;
        else
            r_data <= mem_data[addr];
    end
end

● FFT 버터플라이 연산 예시

complex_add(&bf0, out[j*p + k], out[j*p + k + p/2]);
complex_sub(&bf1, out[j*p + k], out[j*p + k + p/2]);
twiddle_mul(&bf1, k, p);
out[j*p + k] = bf0;
out[j*p + k + p/2] = bf1;











---

6. 추후 계획

• 현재 시뮬레이션 오류 원인을 분석 중
• 파이프라인 구조 구현 예정
• RTL 기반 최적화 및 리소스 사용률 개선을 목표로 개발 진행
